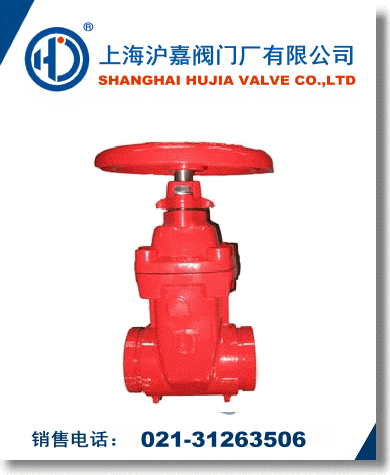

溝槽閘閥是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。
　　廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造船等管道工程作為控制流體作用

溝槽閘閥Z85X 卡箍軟密封閘閥主要技術參數

公稱壓力

1.O

1.6

2.5

試驗壓力

殼體強度

1.5

2.4

3.75

密封性能

1.1

1.76

2.75

適用介質

產品類型

鑄鐵、球墨鑄鐵

銅

碳鋼

不銹鋼

適用介質

水、水蒸汽、油品、空氣

水、水蒸汽

水、水蒸汽、油品、空氣

硝酸類

工作溫度

密封面材質

橡膠

乙腈橡膠

乙丙橡膠

氟橡膠

聚四氟塑料

銅

不銹鋼

工作溫度

≤60

≤80

≤250

≤250

≤200

≤200

≤200

溝槽閘閥Z85X 卡箍軟密封閘閥主要零件材料

產品類型	材質
	閥體	閥板	閥軸	密封面
鑄鐵	HT200	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅	橡膠NBR、丁晴橡膠NBR、乙丙EPOM、氟橡膠PTFE、聚四氟塑料F46
球墨鑄鐵	QT450	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅
銅	銅	銅或不銹鋼	鉻不銹鋼	鋼
碳鋼	WCB	球鐵、碳鋼、噴涂或不銹鋼	鉻不銹鋼	不銹鋼或銅
不銹鋼	1Crl8Ni9T1(304)	不銹鋼	不銹鋼	不銹鋼

溝槽閘閥Z85X卡箍軟密封閘閥主要外形及連接尺寸

公稱通徑		50		65	80	100		125	150	200	250	300	350	400	450	500	600	-
D		57	60	76	89	108	114	133 140	159 165	219	273	325	377	426	480	530	630	SJKD3型
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25	25	25	25	-
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13	13	13	13	-
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5	5.5	5.5	5.5	-
Z81X Z85X	L	145		160	170	180		200	240	275	325	355	-	-	-	-	-	-
	H	325		380	425	455		-	500	620	750	880	-	-	-	-	-	-
	Do	180		180	200	200		-	240	320	320	400	-	-	-	-	-	-
